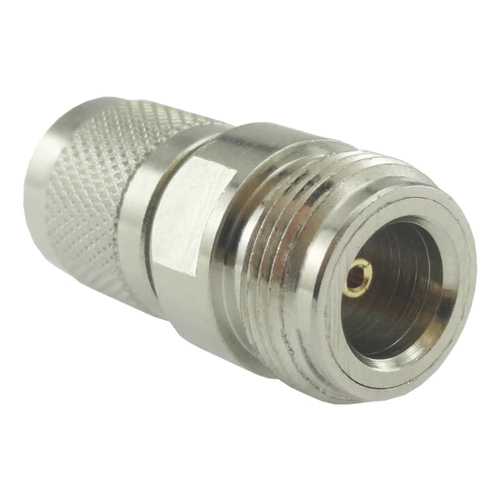

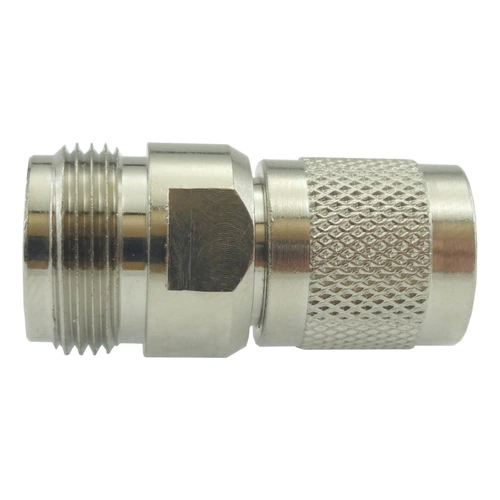

Adaptador de Conversão Reto TNC Macho x N 50 Ohms Fêmea Klc-18.
Família: Adaptador de Conversão.
Sistema de fixação do cabo: Não há.
Gênero: Macho x Fêmea.
Formato: Reto.
Fabricação: KLC Conectores.
_______________________________________________________________
TNC Macho:
Impedância: 50 Ohms
Frequência de operação: 0 – 11 GHz
Tensão máxima de operação: 500 Volts
Tensão máxima de teste: 1500 Volts rms
VSWR:
- conector reto: = 1,3 até 4 GHz
- conector angular: = 1,35 até 4 GHz
Perda de retorno:
- conector reto: 18 dB até 4 GHz
- conector angular: 17 dB até 4 GHz
Perda de inserção: 0,2 dB até 4 GHz
Resistência de contato:
- contato central: = 1,5 mOhms
- contato externo: = 0,5 mOhms
Resistência de isolação: = 5GOhms min
Resistência de isolação após conexão: = 200MOhms min
Temperatura de operação: -65ºC a 155ºC
MATERIAIS
Contato macho: Latão - Tratamento de superfície: Ouro
Isolante: Teflon - PTFE®
Outras partes: Latão - Tratamento de superfície: Níquel
Elementos de vedação: Borracha / Neoprene
_______________________________________________________________
N 50 Ohms Fêmea:
Impedância: 50 Ohms
Frequência de operação: 0 – 11 GHz
Tensão máxima de operação: 1400 Volts
Tensão máxima de teste: 2500 Volts rms
VSWR:
- conector reto: = 1,3 até 4 GHz
- conector angular: = 1,35 até 4 GHz
Perda de retorno:
- conector reto: 18 dB até 4 GHz
- conector angular: 17 dB até 4 GHz
Perda de inserção: 0,15 dB até 4 GHz
Resistência de contato:
- contato central: = 1 mOhms
- contato externo: = 0,2 mOhms
Resistência de isolação: = 5GOhms min
Resistência de isolação após conexão: = 200MOhms min
Temperatura de operação: -65ºC a 155ºC
MATERIAIS
Contato macho: bronze fósforo - Tratamento de superfície: Ouro
Isolante: Teflon - PTFE®
Outras partes: Latão - Tratamento de superfície: Níquel
Elementos de vedação: Borracha / Neoprene
_______________________________________________________________
OBS: Caso haja necessidade de qualquer outro conector que não possuímos em nosso estoque, entre em contato para estarmos adquirindo junto ao fabricante!
